◎产品特性

1，支持环网+WEB管理+SNMP+VLAN加一个console口，支持CLI命令行管理
2，支持Port-based VLAN口，IEEE 802.1Q VLAN及GVRP协议，简易网络规划
3，支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ来增加网络稳定性
4，支持stp/Rstp，SNMPv1/v2/v3，确保网络安全
5，采用RMON提升网络监控机预测能力
6，支持符合G.8032（ERPS）标准的以太环网保护技术，环网自愈恢复时间<20ms；支持IGMP Snooping，防止组播网络报文泛洪，有效节省组播网络带宽
7，支持端口镜像功能，便于在线调试；可以对网络流量进行监控，以进行网络检测和故障排除
8，支持端口限速、广播风暴抑制、组播风暴抑制、未知单播风暴抑制
10，支持电源，端口异常状态继电器输出告警功能

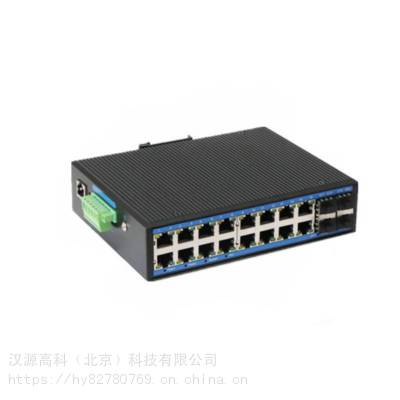

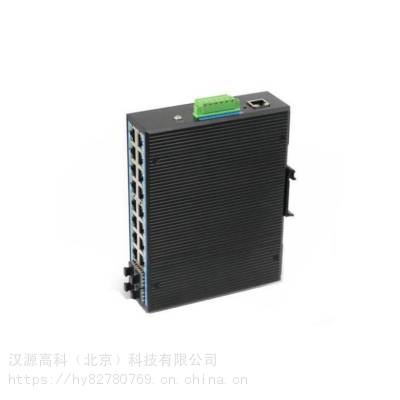

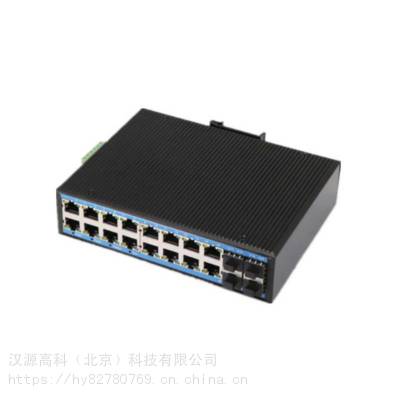

      HY5700-75416G-LC20是一款***网管型工业以太网交换机。可通过快速以太网接口和光纤接口实现多种组合，***多可达20路接口，***多含4路千兆光纤接口，增强了设计网络和应用的灵活性。HY5700-75416G-LC20采用无风扇低功耗设计，支持G.8032（ERPS）环网冗余（自愈时间＜20ms ,具有完备的安全性和QoS策略，支持VLAN划分、端口镜像、端口限速，支持广播风暴抑制，流控，可通过WEB，CLI，SNMP多种界面和方式管理。它宽温的工作温度范围、端口防浪涌设计尤其适用于大流量实时的室外环境，可***应用于轨道交通、电力电网、水利监测、石油石化、工业自动化控制、电警卡口等环境恶劣、稳定性要求严格的场合。

端口描述:

16个RJ45端口+4个光纤接口

RJ45端口：

10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应

光纤端口：

1000baseFX端口（SFP插槽）

以太网标准：

IEEE802.3-10baseT、IEEE802.3u-100baseTX/100base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000baseLX、IEEE802.3ab-1000baseTX、IEEE802.1ab逻辑链路发现协议、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、APS
IEEE802.1Q -VLAN Tagging、 IEEE802.1p -Class of Service、IEEE802.1X-Port based Network Access Control等

相对湿度 : 5%～95%(无凝露）

EMS :

IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)

IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV

IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s

Shock：IEC 60068-2-27

Vibration：IEC 60068-2-6

交换机属性：

应用层级：二层           背板总带宽：48Gbps
优先级队列：8            VLAN ID范围：1 ~ 4094

组播主数：512            MAC地址表大小：16 K
包缓冲区大小：8Mbits     交换延迟＜5us

支持Console，WEB管理方式

电源：

输入电压：DC12-48V（双电源冗余备份）

支持双电源冗余

支持反接保护

机械特性：

外壳：IP40防护等级，金属外壳
重量：0.82g
安装方式：卡轨式安装、壁挂式安装

散热方式：自然冷却，无风扇

冗余技术：

支持ERPS环网技术，自愈时间<20ms

支持STP/RSTP/MSTP

组播技术：

支持IGMP v1/v2/v3、IGMP snooping

支持GMRP、支持静态组播

交换功能:

支持端口限速 支持端口汇聚 支持端口流控

支持端口VLAN、IEEE 802.1Q VLAN

支持广播风暴抑制

LED 指标：

电源指示灯：PWR

接口指示灯：电口、光口（bbbb/ACT）

防护等级：

IP40

300,000 小时

5年

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离20公里，SC口，单模单纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离20公里，LC口，单模双纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离2公里，LC口，多模双纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离20公里，LC口，单模单纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离40公里，SC口，单模单纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离40公里，LC口，单模双纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离40公里，LC口，单模单纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离60公里，SC口，单模单纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离60公里，LC口，单模双纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离60公里，LC口，单模单纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离80公里，SC口，单模单纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离80公里，LC口，单模双纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN

管理型千兆4光16电工业级以太网交换机、光口：4个千兆光口，距离80公里，LC口，单模单纤；电口：16个千兆网口；安装方式：工业导轨式；DC12~48V供电、支持环网+WEB管理+SNMP+VLAN
