汉源高科（北京）科技有限公司

型号：HY-4V(Z)1V(F)1D(S)2K(Z)1K(F)2P1L

路数：单模FC接口、1路网络、4路正向视频、1路反向视频、2路电话、2路正向开关量、1路反向开关量、1路双向485 。嵌入安装（接收端标准1U机架式，发射端可嵌入哨位台内）

1、光纤种类：单模。

2、物理接口：FC接口、RJ11、RJ45、标准工业接线端子（RS485）、BNC。

3、传输距离：20KM。

4、语音类型：FXO/FXS。

5、串音衰减：≥65DB。

6、接口速率：10M/100M/1000M自适应。

7、工作模式：全双工/半双工自适应。

8、电磁兼容：EN50130-4，EN50028-1。

9、工作环境：0℃∽+60℃。

10、供电：AC220V。

11、传输速率：10M/100/1000Mps2。

12、路数：单模FC接口、1路网络、4路正向视频、1路反向视频、2路电话、2路正向开关量、1路反向开关量、1路双向485 。嵌入安装（接收端标准1U机架式，发射端可嵌入哨位台内）

13、待机功耗：≤15W。



产品简介

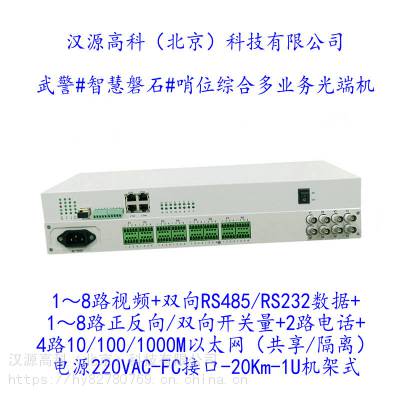

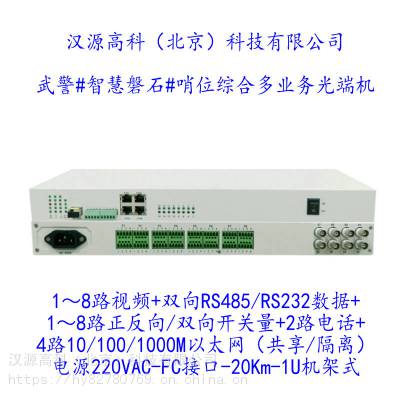

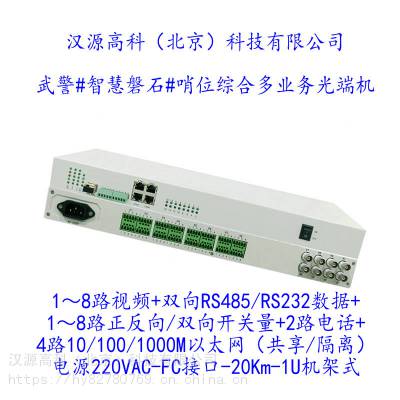

     HY-4V(Z)1V(F)1D(S)2K(Z)1K(F)2P1L哨位综合多业务光端机系列产品是汉源高科（北京）科技有限公司***为武警#智慧磐石#五防一体化智能哨位信息化终端改造项目定制生产的综合多业务光端机，该设备采用全数字无压缩的实时波分复用技术，集视频、数据、音频、开关量、电话、以太网为一体进行传输的光通信设备。该设备支持高分辨率运动、静止图象无失真传输，克服了传统模拟调频、调相、调幅光端机多路信号同时传输时相互干扰、易受环境影响、传输质量低、稳定性差等缺陷。并且可根据用户的实际需要进行配置，灵活实现各种组网方案，大大降低了组网成本，***保护了用户投资，

    该机采用19英寸、1U机架式设计，集成度高，体积小，功耗低，工作可靠，安装使用简单方便。该款产品***应用于武警大队、武警中队、武警支队、***、哨所等***安全单位的智能化哨位系统。也可适用于邮电、电力、银行、、高速公路、大型企事业单位、自动化智能小区、信息化终端、智能系统等诸多领域。

技术参数



光接口指标

波    长：1310nm（标准机型）或1550nm

发送功率：≥－12dBm

接收灵敏度≤－30dBm(BER≤10-11)

物理接口：FC，SC，ST

传输距离：单模标配20公里，***远可定制：120公里

视频接口指标

物理接口：BNC 75-5座

视频输入/输出：1Vpp 正负峰间电压（75Ω）

视频带宽：5Hz – 10MHz

微分增益失真：<2%

微分相位失真：<0.7%

数据接口

物理接口：标准工业接线端子

协议标准：符合 EIA RS-232、RS-485标准

数据格式：NRZ

通信速率：<300Kbps

运行模式：单工/双工

开关量接口

物理接口：标准工业接线端子

输出方式：继电器输出

响应时间：<2ms

开关频率：50Hz

以太网接口

物理接口：RJ45

网络协议：IEEE 802.3i；IEEE 802.3u；IEEE 802.3x

接口速率：10/100M/1000M自适应

传输模式：全双工/半双工

转发方式：存储转发，所有端口支持线速转发

电话接口及信令

物理接口：RJ11

串音衰减：≥ 65dB

语音类型：FXO/FXS

交换机侧：摘机阻抗< 500Ω

          挂机阻抗> 10KΩ

用  户  侧：环路阻抗≤ 2000Ω（包括话机

            码型：HDB3

            空闲电路电压≤ 50V

            环路电流：25mA

            摘机门限：8mA

            极性反转时延< 50ms

拨       号：脉冲拨号单脉冲失真< 5ms

             摘机时延：<100ms

铃       流：远端(FXS)铃流发生器

             频率：25 Hz±3 Hz

             幅度：75V±5Vrms

             铃流时延< 50ms

             局端(FXO)铃流检测

             幅度范围：***小38Vrms

尺寸/供电/功率

设备尺寸：标准1U，机架式

工作电压：AC 220V

功率(满载)：≤15W

工作环境

工作温度：-20 ℃ ~ +70 ℃

存储温度：-40 ℃ ~ +85 ℃

相对湿度：5~95% (无凝霜)

电磁兼容：EN50130-4，EN50028-1

哨位多业务光端机订货信息:

产品型号：单模FC接口、1路网络、4路正向视频、1路反向视频、2路电话、2路正向开关量、1路反向开关量、1路双向485 。嵌入安装（接收端标准1U机架式，发射端可嵌入哨位台内）
